管道式空气加热器 气体电加热设备

  • 管道式空气加热器 气体电加热设备

产品概述

管道式加热器是一种对物质预先加热的节能设备,它安装在物质设备之前,实现对物质直接加温,使其在高温中循环加热作用,最终达到节约能源的目的。它广泛应用于重油,沥青,清油等燃料油的预先加热的场合。管道加热器有本体和控制系统两部分组成,发热元件采用不锈钢钢管做保护套管,高温电阻合金丝,结晶氧化镁粉,经压缩工艺成型,控制部分采用先进的数字电路,集成电路触发器、高反压可控硅等组成可调测温、恒温系统,保证了电加热器的正常运行。

管道加热器分为两种模式:一种是采用管道加热器内部的法兰式管状电热元件倒插在管道加热器中的反应釜夹套中加热导热油,将管道加热器中的热能传输给管道加热器内部反应釜中的化工原料。还有一种方式是直接在管道加热器中的反应釜中插入管道加热器中的管状电热元件或在管道加热器的壁四周均匀分布电热管。这种模式称为管道加热器的内热式。管道加热器的内热式升温快、效率高。



工作原理

管道式加热器是消耗热能转化为电能来对需要加热的物料进行加热。在工作中低温在压力的作用下进入加热器进口,沿着电加热容器内部特定的换热流道,带走电热元件在工作中产生的高温能量,使得被加热介质温度升高,在电加热器出口达到工艺要求温度的介质。电加热器内部的控制系统依据输出口的温度传感器信号自动调节加热器的输出功率,使出口介质的温度均匀;当发热元件超温时,发热元件的独立热保护装置立即切断加热电源,避免加热物料超温引起结焦、变质、碳化,严重时导致发热元件烧坏,可延长加热器的使用时间。


管道加热器结构型式

管道式加热器分为卧式和立式,工作原理一样。

1、立式管道加热器占地面积小但对高度有要求,卧式占地面积大但高度没要求。

2、立式、卧式管道加热器材质有:碳钢、不锈钢SUS304、不锈钢SUS316L、不锈钢310S等。根据加热不同的工艺要求选用合适的材料。

3、管道加热器采用法兰式电加管加热,并配有专业设计导流板,保证电热管发热均匀及加热介质充分吸收热量。

4、高温要求的(出气口温度大于600度),采用耐高温不锈钢310S电辐射加热管加热,出气口温度可达800℃。

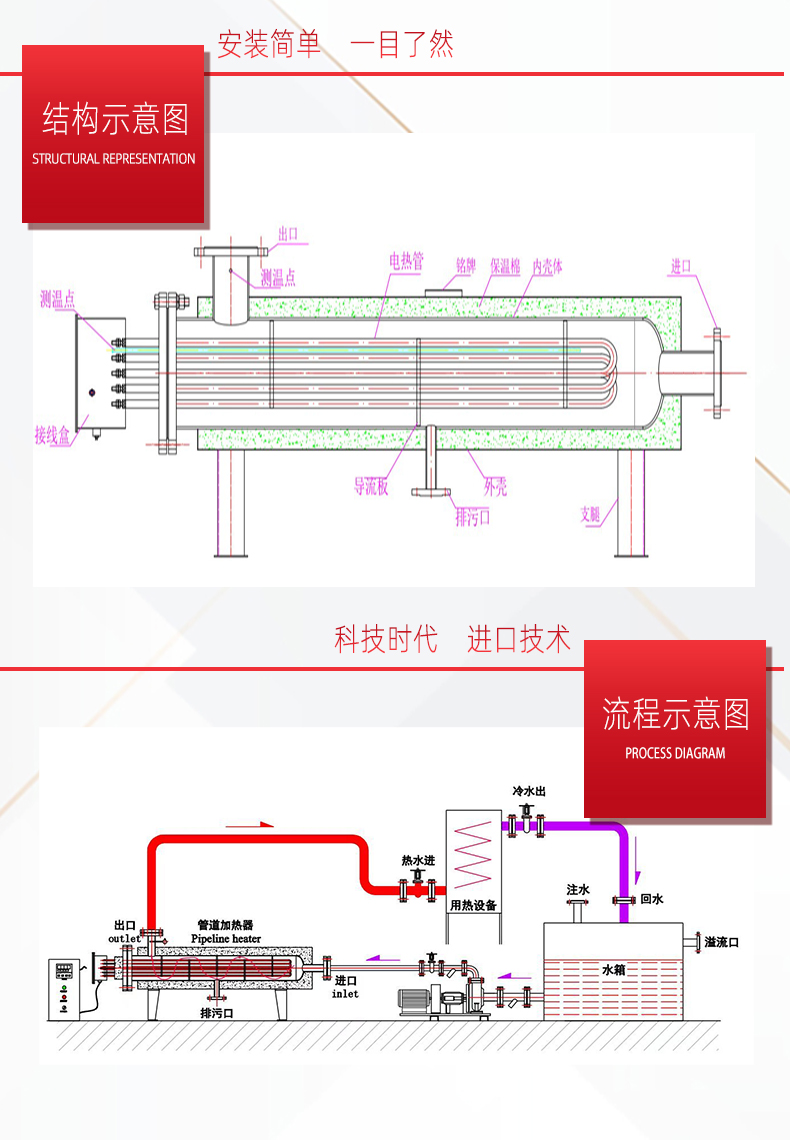

产品结构示意图和工作流程图



技术特点

1、能使介质加热到很高的的温度,可达850℃,壳体温度只有50℃左右;

2、效率高:可达0.9以上;

3、升温和降温速率快,可达10℃/S,调节过程快而稳定。不会出现所控介质温度超前和滞后现象而导致控制温度漂移不定,适合自动控制;

4、机械性能好:因为它的发热体为特制合金材料,所以在高压空气流的冲击下,它比任何发热体的机械性能和强度都好,这对于需要长时间连续不断对空气加温的系统和附件试验更具有优越性;

5、在不违反使用过程时,寿命可长达几十年,属经久耐用;

6、空气洁净,体积小;

7、管道加热器可根据用户的需要,设计多类型的空气电加热器。



产品应用

管道式加热器广泛应用到航空航天、兵器工业、化工工业和高等院校等许多科研生产试验室。特别适合于自动控温和大流量高温联合系统和附件试验,产品的加热介质不导电、不燃烧、不爆炸、无化学腐蚀性、无污染、安全可靠、被加热空间升温快(可控)。

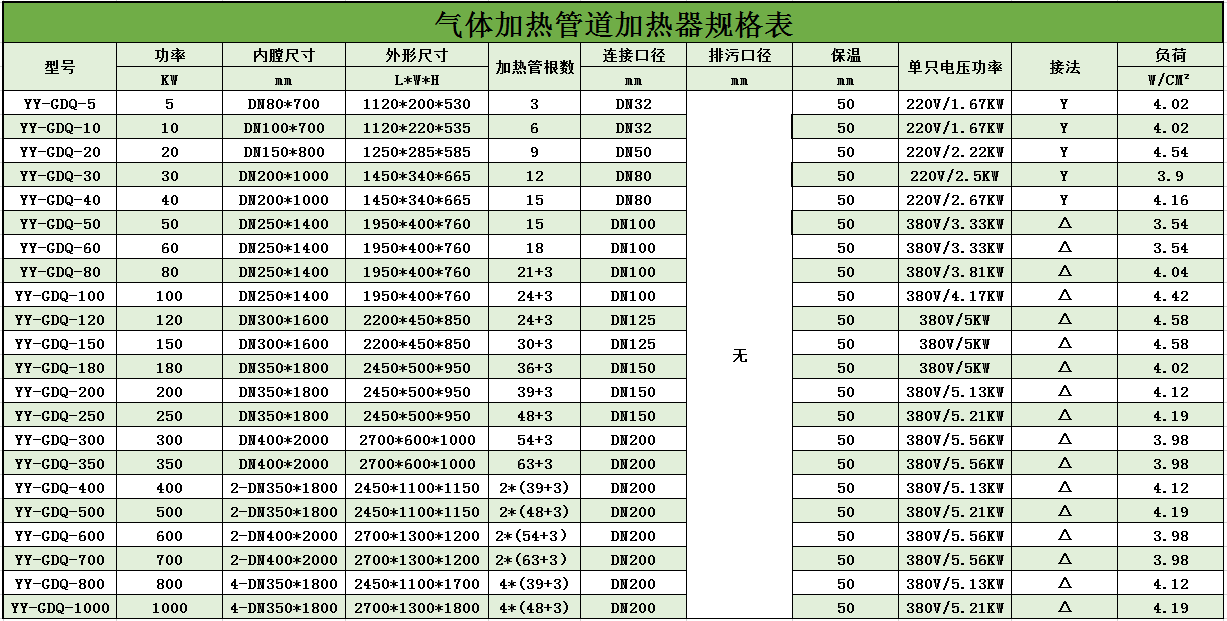

产品规格
